先簡單介紹一下電源適配器的應用范圍

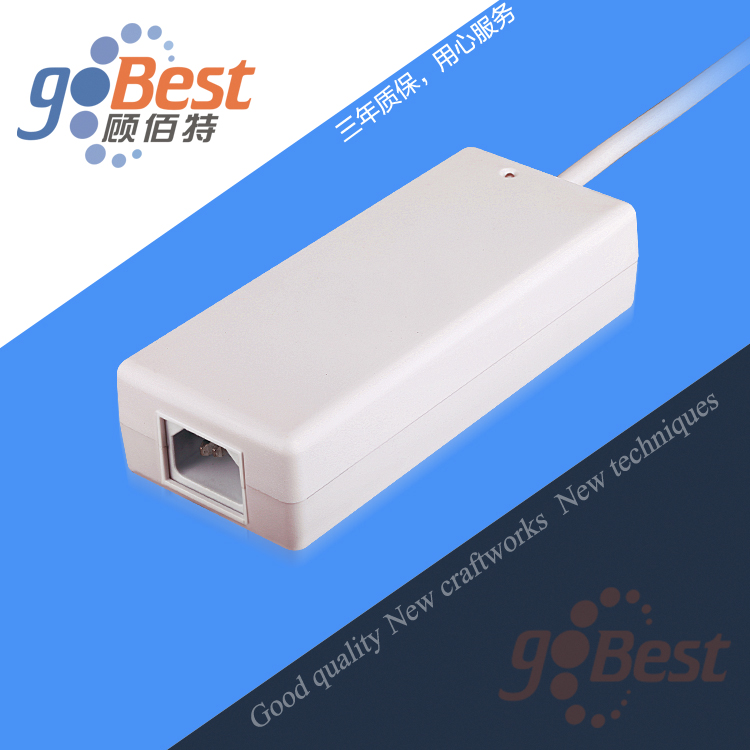

電源適配器，其英文名是Power adapter，是小型便攜式電子設備及電子電器的供電電源變換設備，一般由外殼、電源變壓器和整流電路組成，按其輸出類型可分為交流輸出型和直流輸出型；按連接方式可分為插墻式和桌面式。廣泛配套于電話子母機、游戲機、語言復讀機、隨身聽、筆記本計算機、蜂窩電話等設備中。
根據連接方式分類：可分為桌面式及插墻式；
根據輸出電流類型分類：可分為交流輸出型和直流輸出型。
廣泛配套于筆記本計算機、手提電話、家用IT設備等設備中。
電源適配器的工作原理：
現實中我們接觸到的電源適配器多是開關電源。開關電源是指通過現代電子技術，控制開關管開通和關斷的時間比率，維持穩定輸出電壓的一種電源，電源適配器的開關電源一般由脈沖寬度調制(PWM)控制IC和MOSFET構成，好處：轉換效率高，體積小，可以在寬電壓范圍內工作。不足：發生故障時檢修難度較大，對電源電路干擾較大。
電源故障排除法：
一、電源線路故障
線路故障，包括電源線損壞不通電、接觸口氧化接觸不良等情況。重點檢查輸入線、輸出線是否通電。
若是線路故障，可通過更換電源線等方式解決。
二、保險管正常，無輸出電壓
保險管正常，無輸出電壓表明開關電源未工作或進入了保護狀態。第一步要檢查電源控制芯片的啟動腳的啟動電壓的數值， 若無啟動電壓或者啟動電壓過低， 則檢查啟動腳外接的元件及啟動電阻是否漏電。
若電源控制芯片正常，可經上述監測迅速查到故障所在。若有啟動電壓，則測量控制芯片的輸出端在開機瞬間是否存在高、低電平的跳變，如若無跳變，說明控制芯片損壞、 外圍振蕩電路元件損壞或保護電路存在故障，通過替換控制芯片、檢查外圍元件，逐一進行檢查;若在跳變，多數情況為為開關管不良或損壞。
三、保險管燒壞或炸掉
主要檢查整流橋、各二極管、開關管以及300伏上的大濾波電容等部位。導致保險燒、發黑，也可能是抗干擾電路出問題引起。尤其值得注意的是：因開關管擊穿導致保險燒，通常會燒壞電源控制芯片和電流檢測電阻。熱敏電阻也很容易和保險一起被燒壞。 [1]
四、輸出電壓過低
以下為引起輸出電壓低的主要原因：
1 開關電源負載短路故障(尤其是 DC/DC 變換器短路或性能不良等) ，此時，首先斷開開關電源電路的所有負載，檢查是開關電源電路故障還是負載電路有故障。如果斷開負載電路而電壓輸出正常，說明是負載過重;或仍不正常說明開關電源電路有故障。
2 輸出電壓端濾波電容或整流二極管失效等，可以通過替換法進行判斷。
3 開關管的性能下降，導致開關管無法正常導通，使電源的內阻增加，負載能力下降。
4 開關變壓器不良，不僅造成輸出電壓下降，同時造成開關管激勵不足從而損壞開關管
5 300V 濾波電容不良，造成電源帶負載能力差，一接負載輸出電壓便會下降。
五、輸出電壓過高
輸出電壓過高一般來自于穩壓取樣和穩壓控制電路。在直流輸出、取樣電阻、誤差取樣放大器如 TL431、光耦、電源控制芯片等電路共同構成的閉合控制環路，其中任何一個零件出現問題都會造成輸出電壓升高。
